Fotovoltinės suvirinimo juostos valcavimo staklynas

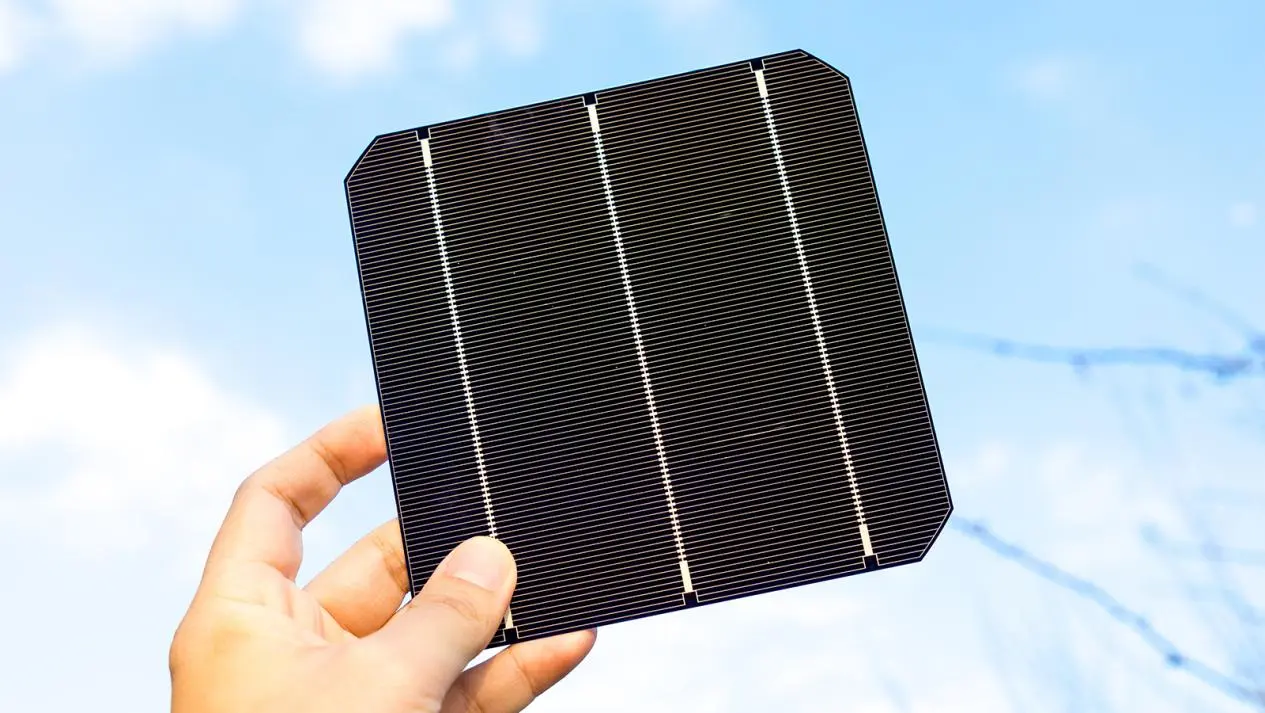

Kinijos fotovoltinės suvirinimo juostos valcavimo staklynas, pagamintas GRM Rolling Mill gamykloje, yra specialus plokščios vielos gaminys, naudojamas saulės elementams sujungti fotovoltiniuose moduliuose. Jis sudarytas iš vario pagrindo ir paviršiaus dangos. Vario substratas paprastai yra didelio grynumo varis be deguonies arba T2 raudonasis varis, kurio vario kiekis ≥ 99,99%, o laidumas ≥ 98%. Jis turi gerą laidumą ir tam tikrą stiprumą, kuris gali užtikrinti efektyvų srovės perdavimą.

Siųsti užklausą

Prekės aprašymas

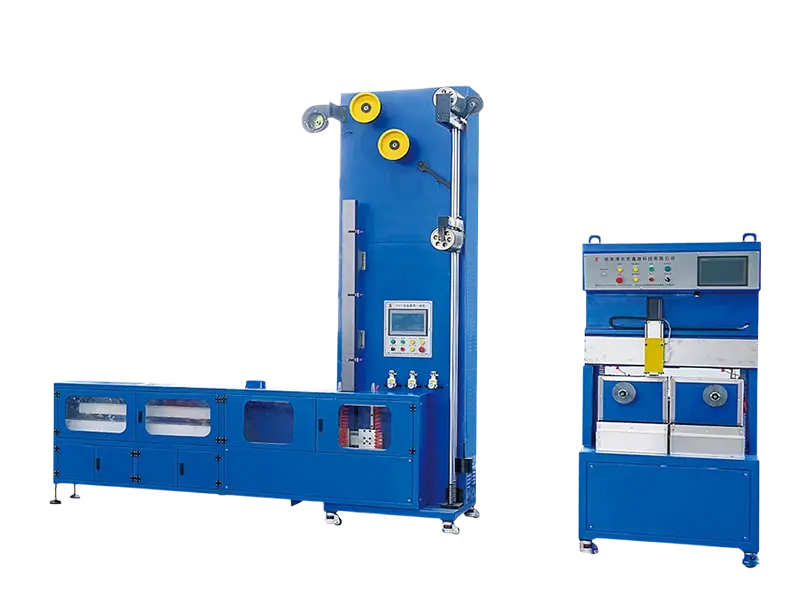

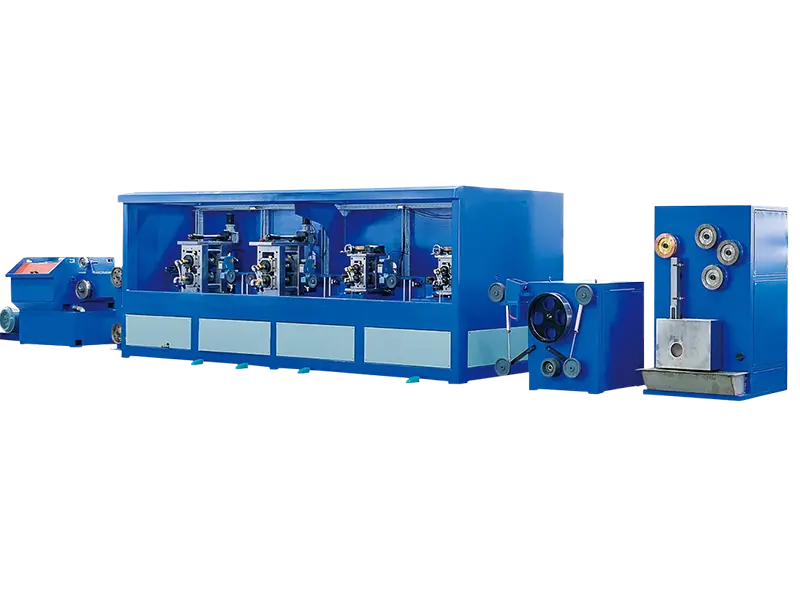

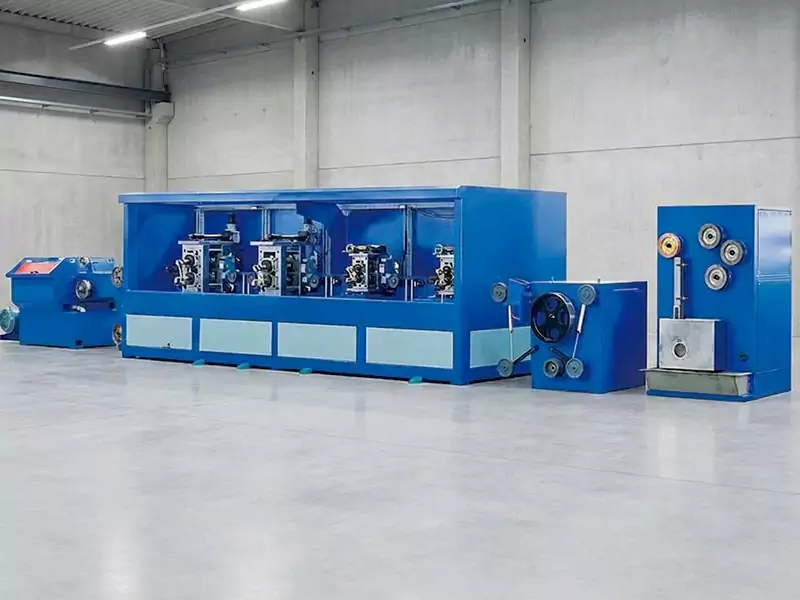

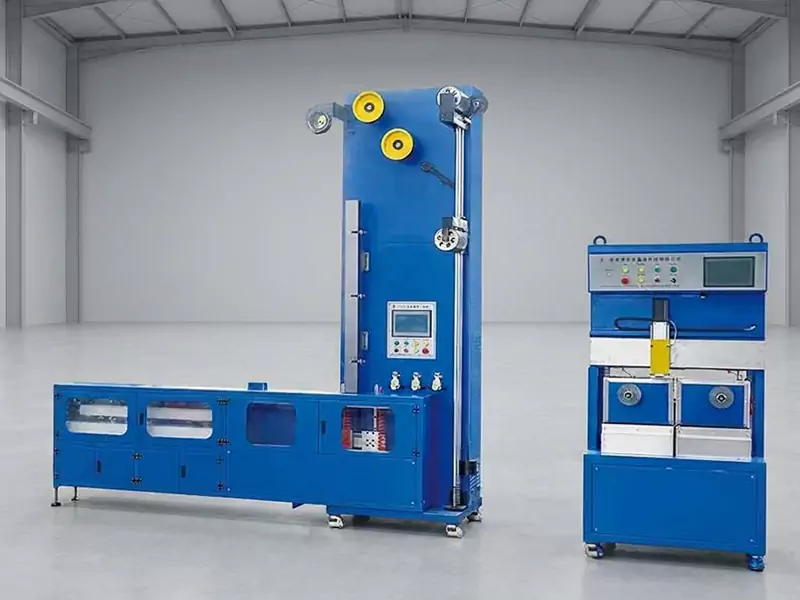

Patvarus fotovoltinės suvirinimo juostos valcavimo staklynas iš GRM Rolling Mill tiekėjo integruotas aparatas, kurį savarankiškai sukūrė mūsų įmonė, yra aukščiausios klasės intelektuali įranga, specialiai sukurta fotovoltinės pramonei. Jame yra integruoti pagrindiniai funkciniai moduliai, tokie kaip visiškai automatinė vielos klojimo sistema, kelių žingsnių tikslumas valcavimas, protingas įtempimo valdymas, nuolatinis atkaitinimas ir dviejų stočių apvija.

Kaip pramonėje pirmaujanti didelės spartos, didelio tikslumo šynų integruota mašina, ši įranga gali realizuoti viso proceso integruotą gamybą nuo ¢3 mm vario žaliavų iki gatavų gaminių (plotis 3–8 mm, storis 0,2–0,45 mm), maksimalus veikimo greitis 250 m/min., puikiai atitinkantis griežtus didelio efektyvumo, didelio masto fotovoltos ir didelio masto gamybos tikslumo modulius.

Tipiškas proceso srautas

1. Plokščios vielos valcavimo procesas (taikomas fotovoltinio suvirinimo juostos ir išgaubtos juostos integruotam įrenginiui)

Vielos apmokėjimas - kelių režimų vielos tempimas - tikslus kalandravimas - internetinis aptikimas ir valdymas - vieno režimo braižymas - CNC nuėmimas - greitas skardinimas - nuolatinis atkaitinimas (apsauga nuo azoto) - pastovaus įtempimo apvija

Techniniai parametrai

PV juostelės gaminiai	Parametras	Pramonė Standartinis	Kita įmonė	GRM
Standartinis sujungimas PV Juostelė	Dangos storis	±5 μm	25±5μm	25±3μm
	Gatavo produkto storis	20,01 mm	20,015 mm	20,01 mm
	Gatavo gaminio plotis	±0,05 mm	±0,05 mm	±0,05 mm
	Tempimo stiprumas	≥110Mpa	≥150Mpa	≥170Mpa
	Pailgėjimas	≥15 %	≥ 25 %	≥ 25 %
	Derlumo stiprumas	≤70Mpa	≤70Mpa	62,68 MPa
	Pjautuvo vingis	≤5 mm/m	≤4 mm/m	≤4 mm/m
	Atsparumas	0,30 Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02–0,023 Ω	0,0230 Ωmm/m 0,0230Ω
	Atsparumas senėjimui	-	-	2000 DH

Techniniai privalumai

Didelis tikslumas: ±0,01 mm storio tolerancija, pritaikyta prie griežtų fotovoltinių suvirinimo juostų standartų

Didelis efektyvumas: 250 m/min. didelio greičio valcavimas, tiekiamas aukštos kokybės fotovoltinės suvirinimo juostos valcavimo staklynas

Pritaikymas prie kelių medžiagų: suderinamas su variu, aliuminio lydiniu ir kt., Didelis mastelio keitimas

Paviršiaus šiurkštumas Ra≤0,2μm (sumažina akumuliatoriaus įtrūkimo riziką)

Tipiškos programos:

• Fotovoltinis laukas: masinė fotovoltinių suvirinimo juostų ir šynų gamyba, padedanti komponentams efektyviai praleisti elektrą.

• Specialios formos šynų apdirbimas pagal užsakymą (trikampio/trapecijos formos skerspjūvis)

• Elektronikos pramonė: didelio tikslumo plokščių laidų apdorojimas, tinka transformatoriams, induktyvumo ritėms ir kitiems komponentams

Individualus dizainas ir aptarnavimas po pardavimo

• Individualizuotos paslaugos: tokie parametrai kaip važiavimų skaičius, formų medžiaga ir tempimo greitis gali būti koreguojami pagal konkrečius klientų poreikius.

• Įrangos atnaujinimas: palaikykite papildomus modulius vėlesniame etape, kad būtų patenkinti pajėgumų didinimo arba proceso atnaujinimo poreikiai.

• Priežiūros kaštai: kuo daugiau praėjimų, tuo didesnės pelėsių ir priežiūros išlaidos, tačiau vieno apdorojimo efektyvumas žymiai pagerėja. Rekomenduojama pagrįstai pasirinkti, atsižvelgiant į gamybos mastą.

Kviečiame susisiekti su mumis ir gauti daugiau informacijos apie fotovoltinio suvirinimo juostų valcavimo staklę!
