Stačiakampio vielos mikro valcavimo blokas

GRM stačiakampio vielos mikrovalcavimo blokas skirtas tiksliai valcuoti smulkią apvalią metalinę vielą į didelio tikslumo stačiakampę vielą, naudojant nuolatinį kelių eigų šalto valcavimo procesą.
Sistema sukurta smulkių stačiakampių laidų, skirtų miniatiūrinėms ritėms, tiksliųjų apvijų laidams, medicininės kreipiančiosios vielos plokščių vielos komponentų, jutiklių laidių elementų ir kitų mikroprofiliuotų metalinių dalių, kurioms reikalingi stabilūs matmenys ir švarus paviršius, gamybai.
Kaip specializuotas tikslios valcavimo įrangos gamintojas, GRM teikia pritaikytus mikro valcavimo sprendimus varinei vielai, legiruotajai vielai ir kitoms smulkioms metalinėms medžiagoms pagal skirtingus gamybos reikalavimus.

Siųsti užklausą

Prekės aprašymas

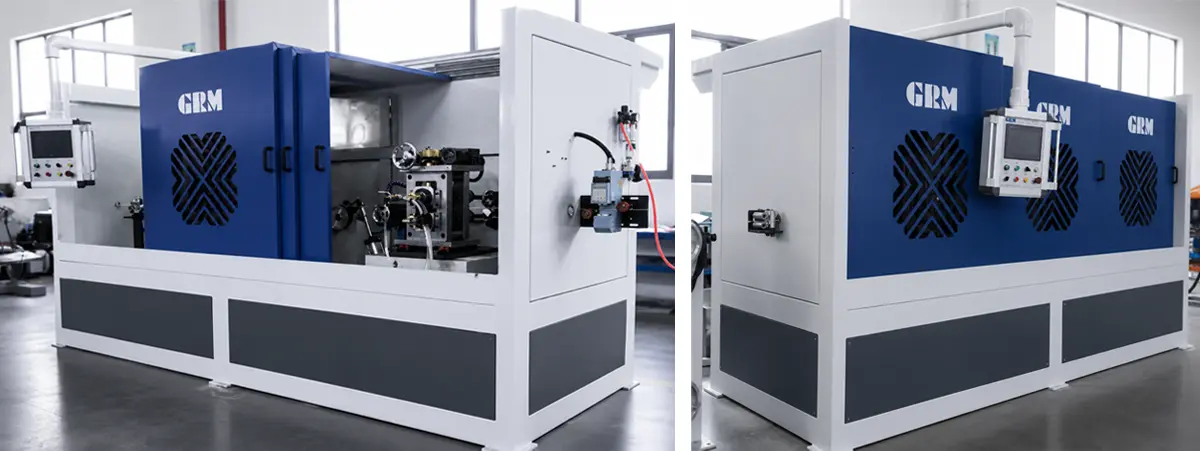

GRM Micro Rolling Unit skirtas nuolatiniam smulkios apvalios vielos konvertavimui įtiksli stačiakampė vielasiauras storio diapazonas ir didelis pločio ir storio santykis.

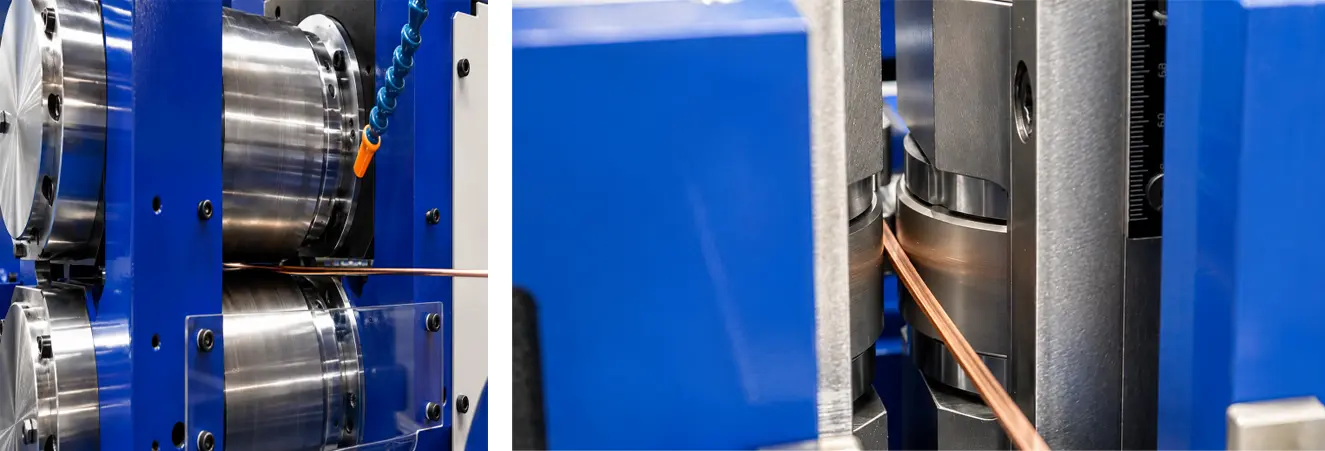

Gamybos procese į vieną nenutrūkstamą gamybos seką sujungiamas aktyvus atsipirkimas, kelių eilių riedėjimo deformacija, įtempimo sinchronizavimas, vidinė matmenų patikra, pasirenkama valymo sistema ir tiksli ritės apvija.

Lyginant su įprasta stambia valcavimo įranga, mikrovalcavimo sistema yra specialiai sukurta mažo dydžio laidininkams, kurių matmenų pakartojamumas, redukcinis stabilumas ir paviršiaus kokybė tiesiogiai įtakoja formavimo, vyniojimo ir surinkimo procesus.

Gamybos pajėgumai

Įranga tinka gaminti ypač smulkius stačiakampius ir mikro plokščius laidininkus su griežta tolerancijos kontrolė, skirta didelės vertės tikslumui.

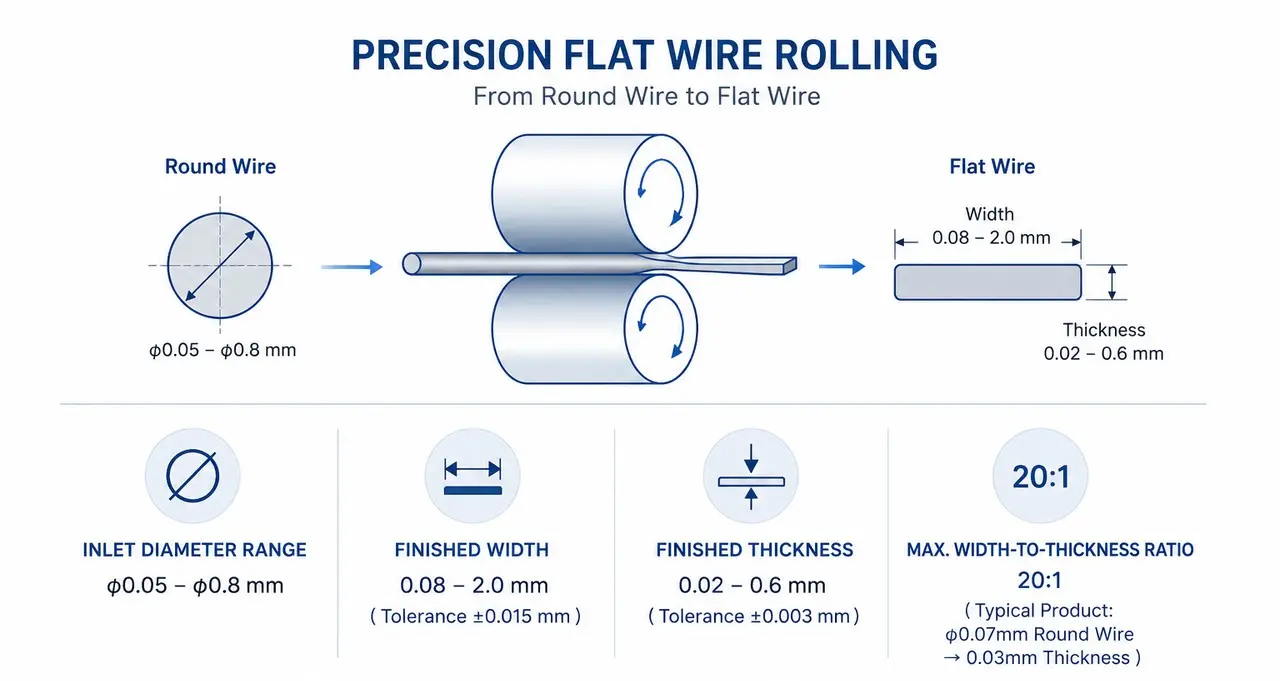

Techniniai parametrai

Techninė prekė	Specifikacija / turimi duomenys
Įvesties laido skersmuo	0,05-0,8 mm
Baigtas plotis	0,08-2,0 mm
Baigtas storis	0,02-0,6 mm
Maksimalus pločio/storio santykis	20:1.
Mechaninės konstrukcijos maksimalus greitis	200 m/min.
Aušinimas ir tepimas	Purškiamas aušinimas su filtravimo cirkuliacijos sistema
Valdymo sistema	HMI veikimo sąsaja su gamybos stebėjimu realiuoju laiku
Mašinos konfigūracija	Pritaikyta pagal projekto reikalavimus

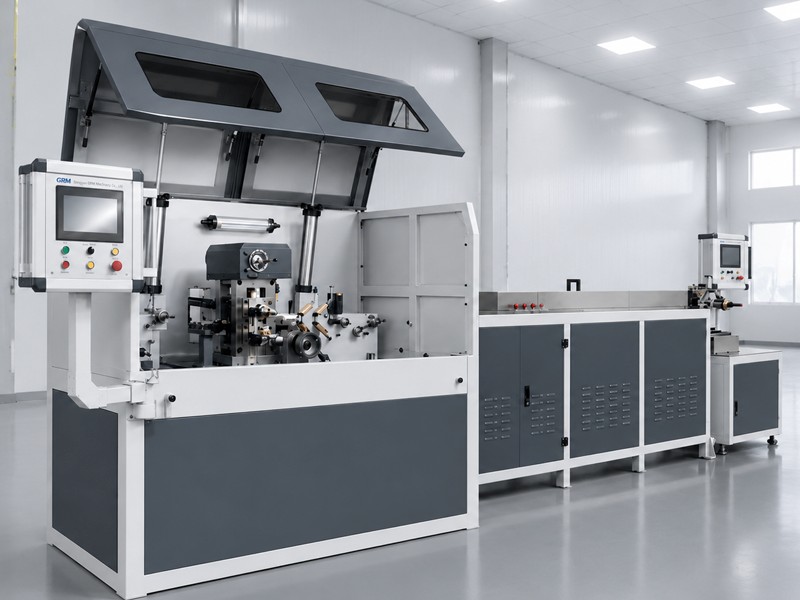

Standartinis gamybos srautas

Aktyvus atsipirkimas
GRM160 valcavimo staklės
Šokėjas po valcavimo staklyno
Vidinis patikrinimas
GRM90 valcavimo staklės
Inline valymas + džiovinimas (pasirinktinai)
Spooler

Išmanioji valdymo sistema

Centralizuota HMI operacinė sistema, skirta visiškam linijos valdymui
Riedėjimo greičio, įtempimo ir gamybos būklės stebėjimas realiuoju laiku
Greita reguliavimo prieiga riedėjimo parametrų korekcijai
Vizualus visos gamybos proceso sekos rodymas

Programos

Stačiakampio vielos mikro valcavimo blokas yra plačiai naudojamas pramonės šakose, kuriose reikalingi didelio tikslumo smulkūs stačiakampiai laidininkai.

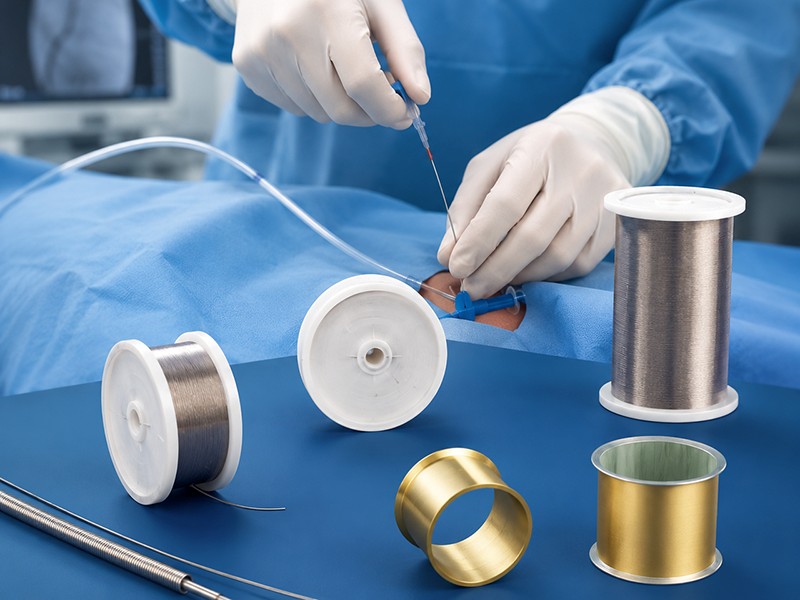

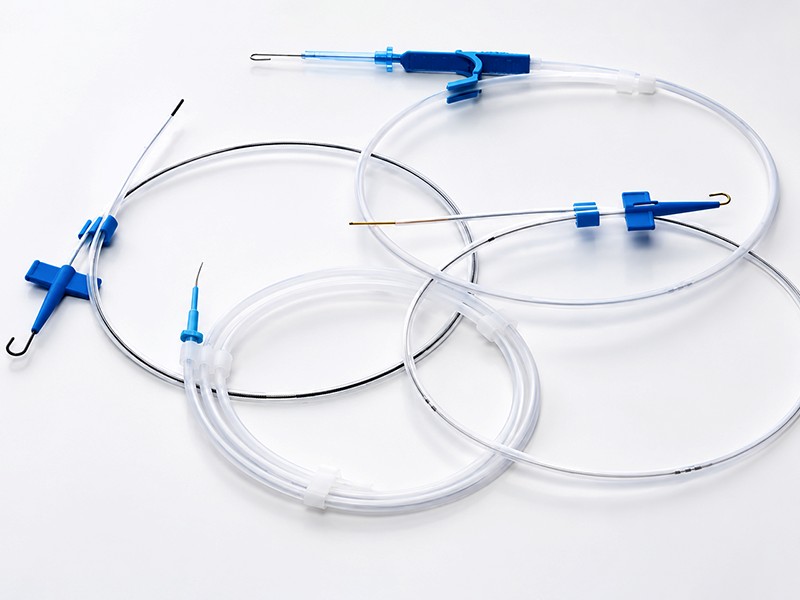

Plokščia medicininė kreipiamoji viela

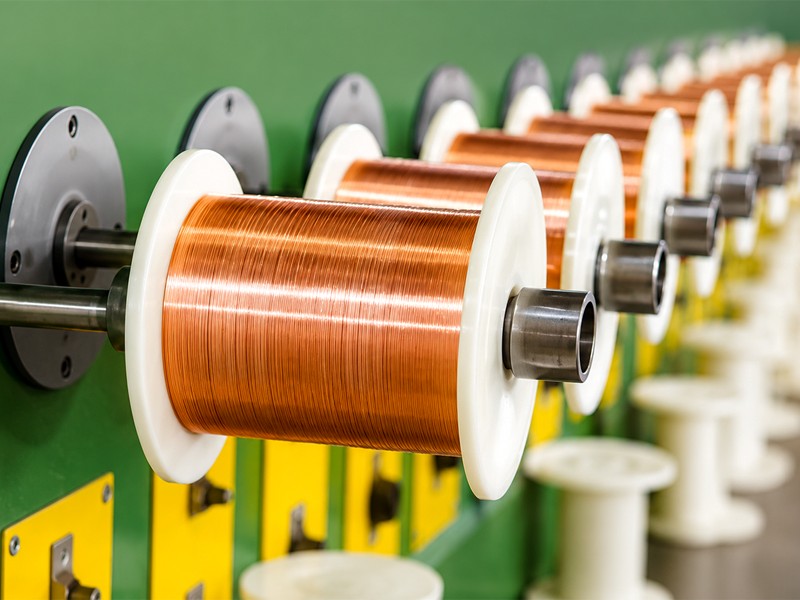

Miniatiūrinių transformatorių apvijų laidininkai

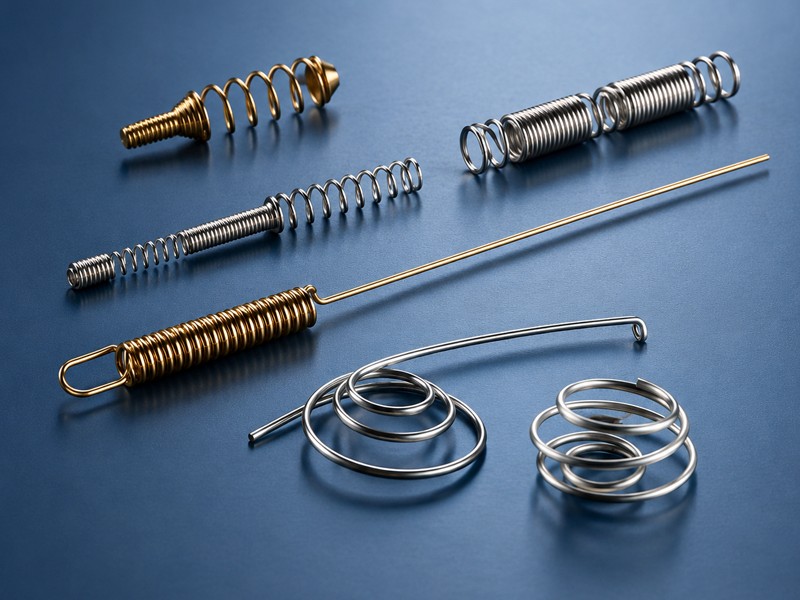

Tikslūs laidžios spyruoklės komponentai

Sensoriniai laidūs elementai

Didelės vertės lydinių laidininkų gamyba

Pirkimų ir inžinierių komandų DUK

Klausimas	Atsakymas
Kokią medžiagą gali apdoroti mašina?	Pateiktame šaltinyje konkrečiai minima varinė apvali traukta viela. Kitos medžiagos turėtų būti peržiūrėtos pagal rūšį, kietumą ir sumažinimo grafiką.
Ar linija gali būti pritaikyta?	Taip. GRM gali pritaikyti linijos išdėstymą, tikrinimo taškus, paėmimo specifikacijas ir pagalbines sistemas, gavusi tikslinį gaminių asortimentą.
Kokia informacija reikalinga citatai?	Medžiaga, įvesties vielos skersmuo, galutinis plotis / storis, tolerancija, gamybos greitis, ritės tipas, turimas grindų plotas ir reikalingi standartai.
Ar į eilutę įtrauktas vidinis valymas?	Taip, aprašytas procesas apima tiesioginį valymą, džiovinimą ir purškimo skysčio filtravimą.
Ar GRM gali pasiūlyti galutinį sprendimą?	Taip. GRM gali teikti pritaikytą gamybos liniją, techninį pasiūlymą, pristatymą, montavimo gaires, paleidimą ir mokymą.
Kokius parametrus dar reikia patvirtinti?	Riedėjimo jėga, sumontuota galia, linijos matmenys, įrangos svoris, galutinis standartų variantas, pristatymo laikas ir priėmimo tvarka.

Kodėl verta rinktis GRM?

Tikslūs valcavimo sprendimai, skirti stabiliai ir labai tiksliai gaminti vielą

20+

Metai

Slenkanti patirtis

Tikslaus valcavimo, vielos lyginimo, tempimo-valcavimo integravimo ir įtempimo valdymo patirtis.

Pritaikyta

Linijos konfigūracija

Pritaikomi sprendimai pagal medžiagą, vielos dydį, toleranciją, greitį ir gamybos pajėgumus.

100+

Įdiegtos linijos

Įrodytas pritaikymas PV juostelių, MBB laidų, varinių plokščių vielų ir tiksliųjų laidininkų gamyboje.

Gyvenimo ciklas

Techninė pagalba

Montavimo, paleidimo, mokymo, atsarginių dalių ir įrangos atnaujinimo palaikymas.

Stabili kokybė

Nuoseklus gamybos efektyvumas ilgalaikiam veikimui.

Didelis tikslumas

Tikslus storio, pločio, įtempimo ir paviršiaus kokybės valdymas.

Lankstus dizainas

Modulinės įrangos išdėstymas skirtingiems laidų dydžiams ir proceso maršrutams.

Patikimas aptarnavimas

Techninė pagalba diegimui, priežiūrai ir būsimiems atnaujinimams.
