Kaip MBB apvalios vielos gamybai naudinga saulės PV juostos mašina?

Šiuolaikinėje saulės elementų gamybos įmonėje traukiama plona varinė viela, vos storesnė už žmogaus plauką, atkaitinama ir padengiama tiksliu litavimo sluoksniu. Tai MBB (Multi-Busbar) apvalus laidas, esminė jungtis, kuri perneš srovę iš tūkstančių atskirų fotovoltinių elementų į saulės baterijos kraštą. Šios vielos gamyba yra tikslios inžinerijos stebuklas, kai leistini nuokrypiai matuojami mikronais, o konsistencija yra neginčijama. Bet koks skersmens, dangos storio ar mechaninių savybių nuokrypis gali sumažinti visos saulės baterijos efektyvumą. Tai reiklus fotovoltinių jungčių gamybos pasaulis, ir būtent čia Saulės PV juostos mašina įrodo savo esminę vertę.

TheSaulės PV juostos mašinayra specializuota gamybos įranga, sujungianti kelis procesus į vieną ištisinę liniją. Jis traukia vielą, atkaitinimo būdu kontroliuoja jos tempimo stiprumą ir padengia vienodą litavimo dangą. Saulės PV juostos mašinos įvedimas į MBB apvalios vielos gamybos liniją nėra tik laipsniškas patobulinimas; tai transformacija. Mašinos tikslūs valdikliai sumažina skersmens svyravimus, pažangi atkaitinimo sistema užtikrina pastovias mechanines savybes, o dangos technologija užtikrina vienodą litavimo storį per visą vielos ilgį. Šie patobulinimai tiesiogiai reiškia aukštesnės kokybės apvalią MBB laidą, o tai savo ruožtu lemia efektyvesnes saulės baterijas ir mažesnes gamybos sąnaudas. Šiame straipsnyje bus nagrinėjami konkretūs būdai, kuriais saulės PV juostos mašina yra naudinga MBB apvaliųjų vielų gamybai, nagrinėjant inžinerinius principus, proceso naujoves ir realius rezultatus, dėl kurių jis yra nepakeičiamas saulės energijos pramonės įrankis.

Turinys

• 1. Kas yra MBB apvali viela ir kodėl ji svarbi saulės kolektoriuose?
• 2. Kas yra saulės PV juostos mašina ir kaip ji veikia?
• 3. Kaip tikslaus piešimo valdymas pagerina vielos skersmens nuoseklumą?
• 4. Kaip atkaitinimo procesas užtikrina pastovias mechanines savybes?
• 5. Kaip dangos vienodumas sumažina defektus ir pagerina ląstelių ryšį?
• 6. Kokie yra realaus pasaulio gamybos pranašumai naudojant saulės PV juostelės mašiną?
• 7. Dažnai užduodami klausimai (DUK)
• 8. Išvada

1. Kas yra MBB apvali viela ir kodėl ji svarbi saulės kolektoriuose?

Kad suprastume saulės PV juostos mašinos pranašumus, pirmiausia turime suprasti jo gaminamą produktą: MBB apvalią vielą. MBB arba Multi-Busbar reiškia elementų architektūrą, kai srovei iš saulės elemento surinkti naudojami keli ploni laidai, o ne tradicinis dizainas, kai naudojamos 3 ar 4 storesnės plokščios juostelės. Ši architektūra yra reikšminga saulės elementų technologijos pažanga. Padidinus šynų skaičių, sutrumpėja srovės surinkimo kelias, sumažėja nuoseklioji varža ir pagerėja bendras elementų efektyvumas. Patys laidai turi būti itin smulkūs – paprastai nuo 0,25 mm iki 0,4 mm skersmens – ir padengti litavimo lydiniu, kad būtų lengviau prijungti prie elemento.

Perėjimą prie MBB apvalios vielos lėmė nenumaldomas didesnio saulės elementų efektyvumo siekis. Sumažėjęs šešėlis dėl plonesnių, apvalių laidų padidina ląstelės šviesą surenkančią sritį. Trumpesnis srovės kelias sumažina varžinius nuostolius, o smulkesnis žingsnis leidžia tiksliau valdyti elemento elektros išvestį. Šie privalumai kartu padidina saulės baterijų efektyvumą 1–2%, o tai yra didelis pelnas konkurencinėje saulės energijos rinkoje. Tačiau MBB apvalios vielos gamyba yra daug sudėtingesnė nei tradicinės juostos. Mažesnis skersmuo ir itin tikslaus skersmens bei dangos storio poreikis reikalauja naujo gamybos pajėgumo lygio.

MBB apvalios vielos kokybė turi tiesioginės įtakos saulės kolektorių veikimui ir patikimumui. Nenuoseklaus skersmens viela turės kintamą varžą, todėl gali atsirasti karštų taškų ir prarasti galią. Viela su nelygia litavimo danga sukurs silpnas litavimo jungtis, sumažins plokštės mechaninį stiprumą ir patikimumą. Netinkamo tempimo stiprumo viela tvarkant gali nutrūkti. Štai kodėl MBB apvalios vielos gamyba yra daug pastangų reikalaujantis procesas, kuriam reikalinga pažangiausia įranga. AtJiangsu Goodroller Machinery Co., Ltd., sukūrėme saulės PV juostelės mašiną, kuri atitinka šiuos griežtus reikalavimus, užtikrinant, kad kiekvienas pagamintas MBB apvalios vielos metras būtų aukščiausios kokybės.

2. Kas yra saulės PV juostos mašina ir kaip ji veikia?

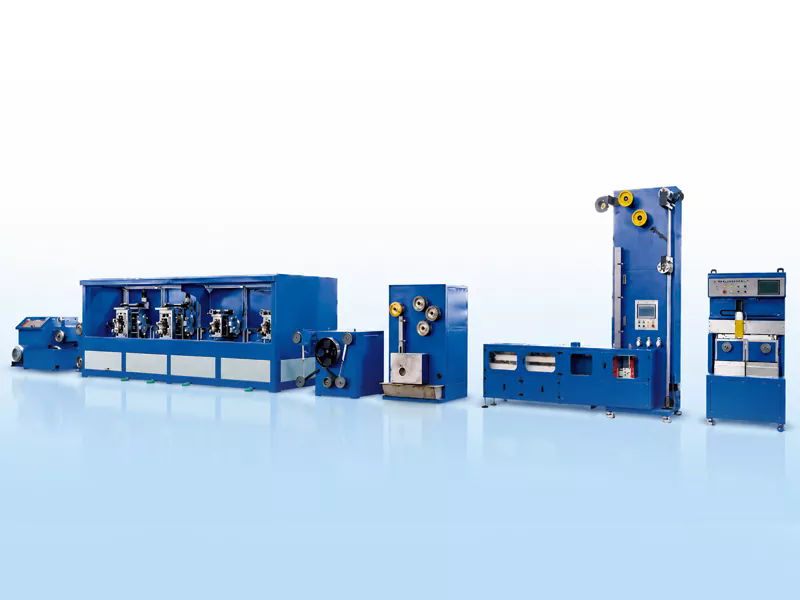

Saulės PV juostos mašina yra specializuota gamybos linija, skirta gaminti didelio tikslumo sujungimo laidus, naudojamus saulės kolektoriuose, įskaitant MBB apvalią laidą. Tai nėra paprasta vielos tempimo mašina; tai sudėtinga sistema, sujungianti kelis svarbius procesus į vieną nuolatinę gamybos liniją. Mašina paprastai susideda iš keturių pagrindinių etapų: atsipirkimo, tempimo, atkaitinimo ir padengimo. Procesas prasideda nuo varinės vielos ritės, kuri tiekiama per traukimo štampus, kurių kiekvieno skersmuo sumažinamas iki galutinės specifikacijos. Tempimo procesą valdo tiksli įtempimo valdymo sistema, kuri palaiko pastovią traukimo jėgą ir užtikrina, kad viela nebūtų ištempta ar nutrūkusi.

Po tempimo etapo viela patenka į atkaitinimo sekciją. Atkaitinimas yra terminio apdorojimo procesas, kuris sumažina tempimo proceso sukeltus vidinius įtempius, atkuria vielos lankstumą ir kontroliuoja jo mechanines savybes, tokias kaip tempiamasis stipris ir pailgėjimas. Atkaitinimo sekciją paprastai sudaro kelių zonų krosnis su tiksliu temperatūros valdymu, leidžiančiu reguliuoti atkaitinimo parametrus, kad būtų pasiektos norimos vielos savybės. Tada viela praeina per aušinimo sekciją prieš pereinant į dengimo etapą. Dengimas yra svarbus žingsnis, nes ant vielos padengiamas vienodas lydmetalio lydinio sluoksnis. Dengimo procesas paprastai atliekamas naudojant karšto panardinimo metodą, kai viela praeina per išlydyto lydmetalio vonią. Vonios temperatūra ir vielos greitis yra tiksliai kontroliuojami, kad būtų užtikrintas vienodas dangos storis.

Viena iš pagrindinių šiuolaikinės saulės PV juostos mašinos savybių yra intelektualių valdymo sistemų integravimas. Visa gamybos linija yra stebima ir valdoma PLC (Programmable Logic Controller), kuris koordinuoja greitį, įtempimą, temperatūrą ir dangos storį. Tai užtikrina, kad gamybos parametrai išlaikomi griežtų leistinų nuokrypių ribose, kurių reikia aukštos kokybės MBB apvaliajai vielai. Mūsų gamykla GRM valcavimo fabrike sukūrė saulės PV juostelių mašiną, sutelkdama dėmesį į tikslumą, patikimumą ir naudojimo paprastumą. Suprantame, kad mūsų klientams reikia mašinos, kuri galėtų nuolat gaminti aukštos kokybės laidą, ir mūsų aparatas sukurtas taip, kad užtikrintų tokį našumą.

3. Kaip tikslaus piešimo valdymas pagerina vielos skersmens nuoseklumą?

Svarbiausias parametras gaminant MBB apvalią vielą yra vielos skersmuo. Net kelių mikronų svyravimai gali paveikti laido elektrines ir mechanines savybes, dėl to gali nutrūkti arba nutrūkti. „Solar PV Ribbon Machine“ pasiekia išskirtinį skersmens nuoseklumą derinant tikslius tempimo štampus ir pažangų įtempimo valdymą. Tempimo štampai yra pagaminti iš ypač kietų medžiagų, tokių kaip deimantas arba volframo karbidas, ir yra gaminami itin tikslių matmenų. Kai viela praeina per kiekvieną štampą, jo skersmuo sumažėja tam tikra suma. Štampai yra išdėstyti iš eilės, su kiekvienu štampu sumažinant skersmenį. Viela taip pat sutepama tempimo proceso metu, kad sumažintų trintį ir štampų susidėvėjimą.

Įtempimo valdymo sistema yra kita pagrindinė skersmens valdymo sudedamoji dalis. Jei vielos įtempimas yra per didelis, viela išsitemps ir taps plonesnė. Jei įtempimas yra per mažas, viela nebus tinkamai traukiama, todėl skersmuo gali skirtis. „Solar PV Ribbon Machine“ naudoja uždaro ciklo įtempimo valdymo sistemą, kuri nuolat stebi vielos įtempimą ir reguliuoja tempimo velenų greitį, kad išlaikytų pastovų įtempimą. Tai užtikrina, kad viela būtų traukiama vienodu greičiu, todėl skersmuo yra vienodas. Įtempimas taip pat kontroliuojamas atkaitinimo proceso metu, kai viela traukiama per krosnį. Tai neleidžia vielai nusmukti ar nutrūkti dėl šiluminio plėtimosi ar susitraukimo.

Saulės PV juostos mašina paprastai gali pasiekti +/- 2 mikronų skersmens toleranciją, o tai yra žymiai geriau nei +/- 10 mikronų, būdingų įprastoms vielos tempimo mašinoms. Ši patobulinta konsistencija yra labai svarbi MBB apvaliajai vielai. Vienodo skersmens viela užtikrina pastovų atsparumą ir užtikrina, kad saulės elementas veiktų optimaliai. Tai taip pat leidžia patikimiau prijungti prie saulės elemento, nes litavimo jungtis yra tolygesnė. Taip gaunama patikimesnė ir efektyvesnė saulės baterija. Mūsų gamykla sukūrė patentuotą įtempimo valdymo sistemą, kuri gali pasiekti šiuos griežtus leistinus nuokrypius, suteikdama savo klientams aukštos kokybės MBB apvalią laidą, reikalingą naujos kartos saulės elementams.

4. Kaip atkaitinimo procesas užtikrina pastovias mechanines savybes?

Nors skersmuo yra labai svarbus, MBB apvalios vielos mechaninės savybės – jos atsparumas tempimui, plastiškumas ir pailgėjimas – yra vienodai svarbios. Šios savybės lemia, kaip viela veiks per saulės kolektorių valdant, lituojant ir eksploatuojant. Jei viela per kieta, ją bus sunku valdyti ir litavimo proceso metu gali nutrūkti. Jei viela per minkšta, ji gali nuslūgti arba būti lengvai pažeista. Atkaitinimo procesas yra atsakingas už šių savybių kontrolę. Tempimo metu varinė viela sukietėja, tampa kietesnė ir trapesnė. Atkaitinimo procese viela pašildoma iki tam tikros temperatūros, po to lėtai atšaldoma, o tai perkristalizuoja metalo grūdelius, sumažina vidinį įtempimą ir atkuria vielos lankstumą.

Saulės PV juostos mašinoje atkaitinimo sekcija yra tiksliai valdoma kelių zonų krosnis. Viela praeina per kelias zonas, kurių kiekviena yra skirtingos temperatūros, kad būtų pasiektas norimas atkaitinimo profilis. Temperatūra ir laido greitis per krosnį lemia galutines mechanines savybes. Krosnyje paprastai yra įrengta apsauginė atmosfera, tokia kaip azotas arba vandenilis, kad būtų išvengta vielos oksidacijos aukštos temperatūros proceso metu. Po krosnies einanti aušinimo sekcija taip pat skirta tam tikram aušinimo greičiui, kuris dar labiau įtakoja grūdelių struktūrą ir mechanines savybes.

Pažvelkime į konkretų pavyzdį: MBB apvalios vielos atsparumas tempimui paprastai yra nuo 25 iki 35 kg/mm². Jei viela atkaitinama iki 28 kg/mm² tempimo stiprio, viela bus gerai lanksti ir ją bus lengva valdyti. Jei viela yra nepakankamai atkaitinta, tempiamasis stipris gali būti 40 kg/mm², todėl viela tampa trapi. Jei viela per daug atkaitinama, tempiamasis stipris gali sumažėti iki 20 kg/mm², todėl viela tampa per minkšta. „Solar PV Ribbon Machine“ tikslus temperatūros valdymas užtikrina, kad atkaitinimo procesas būtų pakartojamas ir nuoseklus, todėl gamintojas gali pagaminti vielą su tiksliomis reikiamomis mechaninėmis savybėmis. Jiangsu Goodroller Machinery Co., Ltd., turime didelę patirtį projektuojant saulės PV juostos mašinos atkaitinimo sekciją, užtikrinant, kad mūsų klientai galėtų pagaminti MBB apvalią vielą su reikiamomis savybėmis.

5. Kaip dangos vienodumas sumažina defektus ir pagerina ląstelių ryšį?

Paskutinis kritinis MBB apvalios vielos gamybos etapas yra litavimo dangos uždėjimas. Danga atlieka du tikslus: apsaugo varinę vielą nuo korozijos ir palengvina prijungimą prie saulės elemento. Danga turi būti padengta tolygiai ir tinkamo storio. Jei danga yra per plona, ​​ji gali nesuteikti tinkamos apsaugos arba sudaryti gerą litavimo jungtį. Jei danga yra per stora, tai gali sumažinti laido laidumą ir padidinti gamybos sąnaudas. Saulės PV juostelės mašina naudoja karšto dengimo procesą, kai viela praeina per išlydyto lydmetalio vonią. Lydmetalis paprastai yra alavo ir švino arba alavo, švino ir sidabro lydinys, nors naudojami ir bešviniai lydiniai. Norint pasiekti norimą dangos storį, tiksliai kontroliuojama vonios temperatūra ir vielos greitis.

Dangos vienodumas pasiekiamas keliais mechanizmais. Prieš įeinant į litavimo vonią, viela iš anksto išvaloma ir dažnai suliejama, kad būtų užtikrintas geras drėkinimas. Vonios temperatūra reguliuojama +/- 2°C tikslumu, kad būtų išlaikytas pastovus klampumas ir paviršiaus įtempimas. Viela ištraukiama iš vonios kontroliuojamu kampu, o tai padeda pašalinti lydmetalio perteklių. Tada padengta viela praeina per valymo sistemą, pvz., oro peilių rinkinį arba keraminius valytuvus, kad pašalintų litavimo perteklių ir užtikrintų vienodą dangą. Tada galutinai padengta viela atšaldoma ir suvyniojama ant paėmimo ritės.

Šioje lentelėje apibendrinami pagrindiniai saulės energijos PV juostos mašinos dengimo skyriaus proceso parametrai.

Vienoda danga, kurią suteikia „Solar PV Ribbon Machine“, yra būtina saulės skydelio patikimumui. Nuosekli danga užtikrina, kad litavimo jungtis tarp laido ir saulės elemento būtų tvirta ir vienoda, o tai užtikrina gerą elektrinį kontaktą ir mechaninį stiprumą. Tai sumažina saulės baterijos gedimo riziką. „Jiangsu Goodroller Machinery Co., Ltd.“ optimizavome saulės PV juostos mašinos dengimo sekciją, kad gautume aukščiausios kokybės dangą ir užtikrintume, kad mūsų klientų MBB apvali viela atitiktų griežčiausius reikalavimus.

6. Kokie yra realaus pasaulio gamybos pranašumai naudojant saulės PV juostelės mašiną?

Saulės PV juostos mašinos pritaikymas MBB apvalių vielų gamybai suteikia daug apčiuopiamų gamybos pranašumų. Šią naudą galima išmatuoti padidinus derlių, pagerėjusią produktų kokybę ir sumažėjusias gamybos sąnaudas. Panagrinėkime konkrečius būdus, kuriais saulės PV juostos mašina pagerina gamybos procesą. Vienas iš svarbiausių privalumų yra laužo kiekio sumažinimas. Solar PV Ribbon Machine tikslumas, ypač jos uždaro ciklo valdymo sistemos, sumažina skersmens svyravimus, atkaitinimo neatitikimus ir dangos defektus. Dėl to didesnė laido dalis atitinka specifikacijas, todėl sumažėja vielos, kurią reikia išmesti, kiekis.

Kitas privalumas yra gamybos greičio padidėjimas. Šiuolaikinė Saulės PV juostelės mašina gali veikti 10-30 metrų per minutę greičiu, o tai yra žymiai greičiau nei senesnės mašinos. Didelės spartos veikimas kartu su mašinos patikimumu padidina bendrą gamybos linijos našumą. Tai leidžia gamintojams patenkinti augančią MBB apvalios vielos paklausą neinvestuojant į papildomas gamybos linijas. „Solar PV Ribbon Machine“ taip pat siūlo patobulintą proceso valdymą, leidžiantį gamintojams gaminti vienodų savybių laidą, nepaisant žaliavų ar eksploatavimo sąlygų skirtumų. Tai sumažina poreikį dažnai koreguoti procesą ir tikrinti kokybę, o tai dar labiau padidina efektyvumą.

Realūs saulės PV juostinio įrenginio naudojimo pranašumai iliustruoti šioje lentelėje, kurioje palyginamas įprastos gamybos linijos ir linijos su saulės PV juostos aparatu našumas.

Šie skaičiai rodo, kad saulės PV juostos mašina nėra tik laipsniškas patobulinimas; tai žingsnis pokytis MBB apvalių vielų gamyboje. Patobulinto tikslumo, didesnio greičio ir mažesnio laužo kiekio derinys žymiai padidina produkciją ir sumažina gamybos sąnaudas. MBB apvalios vielos gamintojams investavimas į saulės PV juostelių mašiną yra strateginis žingsnis, galintis padidinti jų konkurencingumą ir pelningumą. Mūsų gamykla GRM valcavimo gamykloje yra įsipareigojusi teikti klientams aukščiausios kokybės saulės PV juostines mašinas, padedančias jiems pasiekti šiuos realaus pasaulio gamybos pranašumus.

7. Dažnai užduodami klausimai (DUK)

1 klausimas: kokio skersmens vielos gali pagaminti saulės PV juostos mašina?

Atsakymas: Įprastas saulės PV juostos aparatas gali gaminti MBB apvalią vielą, kurios skersmuo yra nuo 0,20 mm iki 0,50 mm. Konkretus skersmens diapazonas priklauso nuo mašinos konfigūracijos ir naudojamų štampų. Mūsų gamykla Jiangsu Goodroller Machinery Co., Ltd. siūlo mašinas, kurias galima pritaikyti tam, kad būtų gaminami tam tikri skersmenys, taip pat galime pateikti įvairių dydžių įrankius. Dažniausi MBB apvalios vielos skersmenys yra 0,25 mm, 0,30 mm ir 0,35 mm, tačiau pagal poreikį mašina gali būti pritaikyta ir kitiems dydžiams.

2 klausimas: kokio tipo litavimo dangos gali būti naudojamos saulės PV juostos mašinai?

Atsakymas: Saulės PV juostos mašina gali padengti įvairias litavimo dangas, įskaitant standartinius alavo ir švino (SnPb) lydinius, bešvinius lydinius (pvz., SnAgCu, SnBi ir SnAg) ir pasirinktinius lydinius. Dangos tipą lemia litavimo vonios sudėtis. Mašina skirta dirbti su skirtingais litavimo lydiniais, reguliuojant vonios temperatūrą ir vielos greitį. Mūsų gamykla gali pateikti rekomendacijas dėl geriausio dangos lydinio jūsų konkrečiam pritaikymui ir gali tiekti reikiamą įrangą.

3 klausimas: kaip „Solar PV Ribbon Machine“ apdoroja skirtingas vielos medžiagas?

Atsakymas: Saulės PV juostos mašina pirmiausia skirta varinei vielai, kuri yra standartinė fotovoltinių sujungimo laidų medžiaga. Tačiau mašina gali apdoroti ir kitas medžiagas, tokias kaip pasidabruotas varis ar aliuminis, atitinkamai pakoregavus proceso parametrus. Skirtingoms medžiagoms gali tekti keisti tempimo ir atkaitinimo procesus, o dengimo procesas turi būti pritaikytas konkrečiam lydmetalio lydiniui. Mūsų gamykla gali pritaikyti mašiną, kad ji atitiktų jūsų specifinius vielos medžiagos ir dangos reikalavimus.

4 klausimas: koks yra saulės PV juostos mašinos priežiūros reikalavimas?

Atsakymas: „Solar PV Ribbon Machine“ sukurtas patikimam darbui su minimalia priežiūra. Įprastinė priežiūra apima tempimo štampų valymą, įtempimo valdymo sistemos patikrinimą, diržų ir guolių būklės stebėjimą. Atkaitinimo krosnyje taip pat reikia periodiškai tikrinti ir kalibruoti temperatūros jutiklius. Litavimo vonią reikia reguliariai valyti ir papildyti litavimo lydinį. Mūsų gamykloje pateikiamas išsamus techninės priežiūros vadovas ir techninė pagalba, padedanti klientams užtikrinti, kad jų mašinos veiktų maksimaliai.

5 klausimas: kokia yra įprasta saulės PV juostos mašinos eksploatavimo trukmė?

Atsakymas: Aukštos kokybės saulės PV juostos mašinos tarnavimo laikas gali būti 10-15 metų ar daugiau, priklausomai nuo priežiūros lygio ir eksploatavimo sąlygų. Pagrindiniai komponentai, kuriuos laikui bėgant gali reikėti pakeisti, yra tempimo štampai, atkaitinimo krosnies kaitinimo elementai ir litavimo vonios komponentai. Mūsų gamykla, įsikūrusi Jiangsu Goodroller Machinery Co., Ltd., teikia visą atsarginių dalių asortimentą ir techninę pagalbą, užtikrinančią, kad mūsų mašinos ir toliau patikimai veiktų visą savo tarnavimo laiką.

8. Išvada

Saulės PV juostos mašina yra esminis įrankis gaminant aukštos kokybės apvalią MBB vielą. Jo tikslus braižymas, kontroliuojamas atkaitinimas ir vienodos dangos galimybės leidžia gamintojams gaminti išskirtinės konsistencijos vielą, todėl sumažėja laužas, padidėja gamybos greitis ir gaunamas geresnis galutinis produktas. Investuodami į saulės PV juostos mašiną, gamintojai gali patenkinti augantį didelio efektyvumo saulės baterijų poreikį, tuo pačiu sumažindami gamybos sąnaudas ir pagerindami ekologinį pėdsaką. „Solar PV Ribbon Machine“ pranašumai apima ne tik gamybos liniją; jie prisideda prie efektyvesnių ir patikimesnių saulės baterijų kūrimo, paspartindami perėjimą prie tvarios energetikos ateities.

Jiangsu Goodroller Machinery Co., Ltd., esame įsipareigoję tobulinti saulės energijos sujungimo laidų gamybos technologiją. Mūsų saulės PV juostos mašinos yra suprojektuotos atsižvelgiant į tikslumą, patikimumą ir lengvą valdymą, užtikrinant, kad mūsų klientai galėtų pagaminti aukščiausios kokybės MBB apvalią laidą. Kviečiame susisiekti su mumis ir sužinoti daugiau apie mūsų mašinas ir kaip jos gali būti naudingos jūsų gamybos operacijoms.

Susisiekite su Jiangsu Goodroller Machinery Co., Ltd. šiandienkad sužinotumėte, kaip mūsų saulės PV juostos mašina gali pakeisti jūsų MBB apvalios vielos gamybą.
