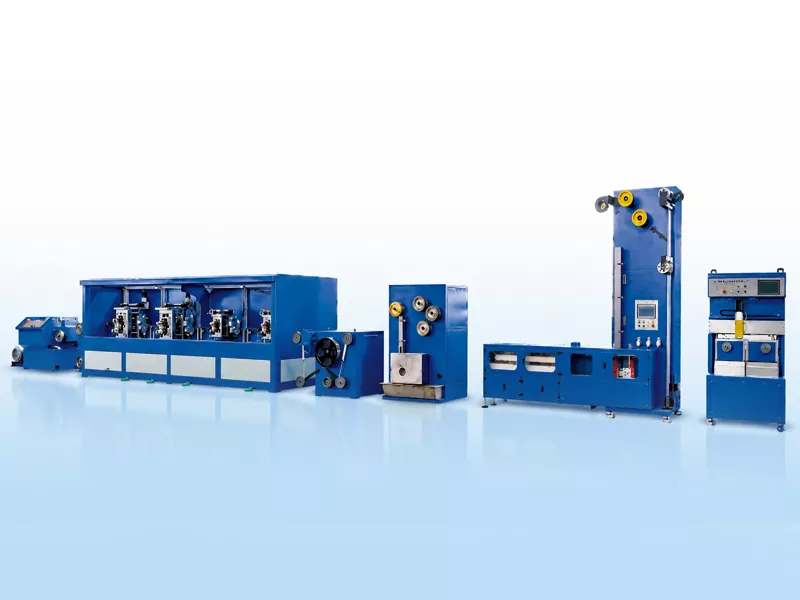

PV šynų juostos gamybos linija

GRM PV šynų juostelių gamybos linija skirta nuolat apdoroti TU1 bedeguonį varinį apvalųjį laidą į didelio tikslumo alavu dengtą plokščią laidžią juostelę. Linija tinka PV sujungimo juostoms, šynų juostoms ir atspindinčioms šynų juostoms gaminti.
Visa linija apima vielos tempimą, tikslų valcavimą, nepertraukiamą atkaitinimą, apdorojimą srautu, karštą skardos dengimą ir automatinį paėmimą. Tai padeda PV juostelių gamintojams kontroliuoti pločio ir storio tikslumą, skardos dangos kokybę, juostos tiesumą ir apvijų nuoseklumą.
GRM šynų juostos gamybos linija yra maždaug 26 m ilgio ir 3 m pločio, o bendras linijos svoris apie 14 tonų. Projektinis greitis gali siekti iki 150 m/min, priklausomai nuo varinės vielos dydžio, baigtos juostos matmenų, skardinimo greičio ir paėmimo būdo. Įprastomis gamybos sąlygomis mėnesio produkcija gali siekti apie 60-80 tonų.

Siųsti užklausą

Prekės aprašymas

Nuo varinės vielos iki paruoštos šynos juostos

PV šynų juostelių gamybos linija daugiausia naudoja varinę vielą kaip žaliavą. Pirmiausia viela traukiama iki reikiamo skersmens valcavimui, o po to kelių stovų tikslumo valcavimo būdu suformuojama į plokščią juostelę. Po valcavimo varinė juostelė yra nuolat atkaitinama, kad būtų pakoreguotos jos mechaninės savybės, po to apdorojama srautu ir padengiama karšta skarda. Galiausiai gatava juosta automatine paėmimo sistema suvynioja ant ritių arba blynų ritinių.

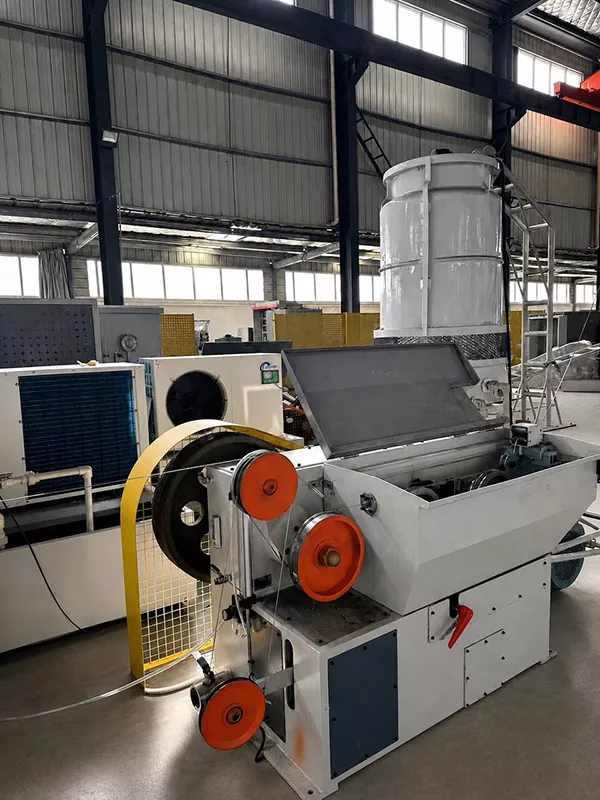

Piešimo mašina

Varinė viela ištraukiama per štampus iki 2,6-3,0 mm skersmens, paruošta valcavimui.

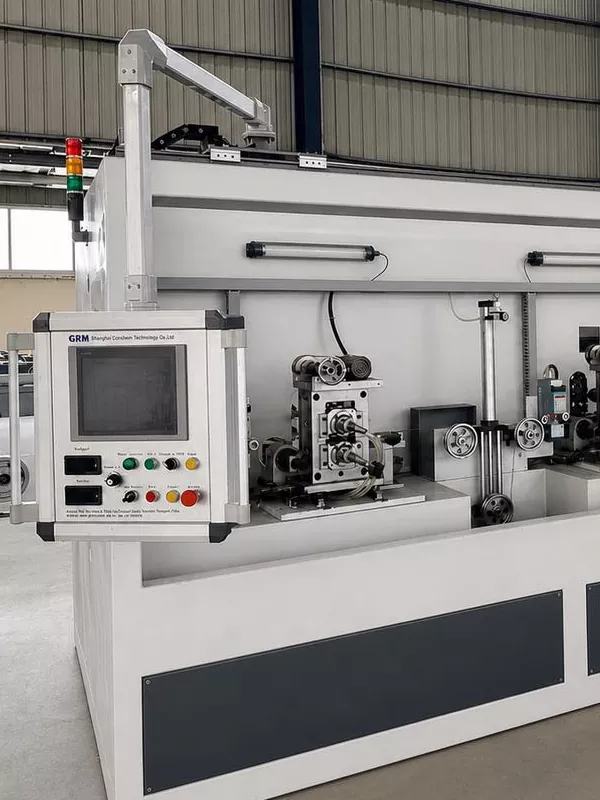

4 Susukamas stovas

Apvali varinė viela susukama į plokščią juostelę, kontroliuojamo pločio ir storio tikslumu.

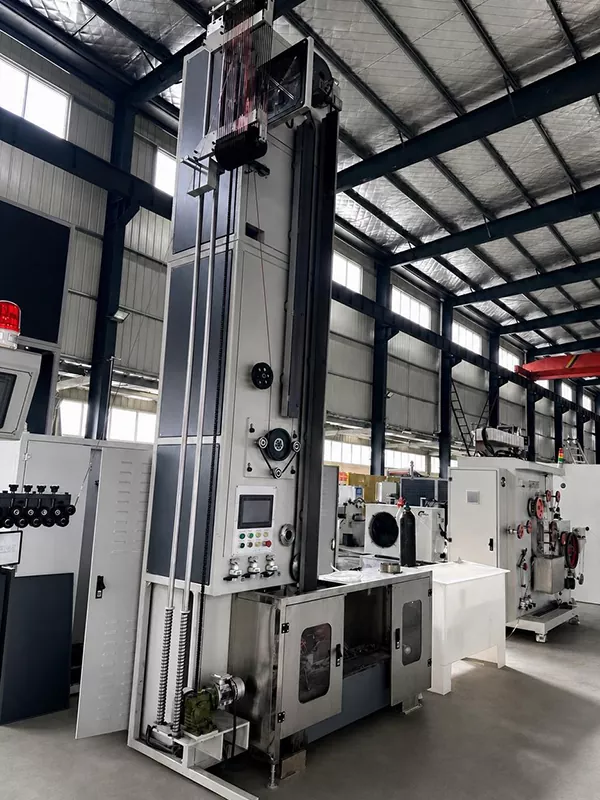

Atkaitinimas

Trumpojo jungimo atkaitinimas naudojamas su inertinių dujų apsauga ir cirkuliuojančiu vandens aušinimu, siekiant pagerinti varinės juostelės mechanines savybes.

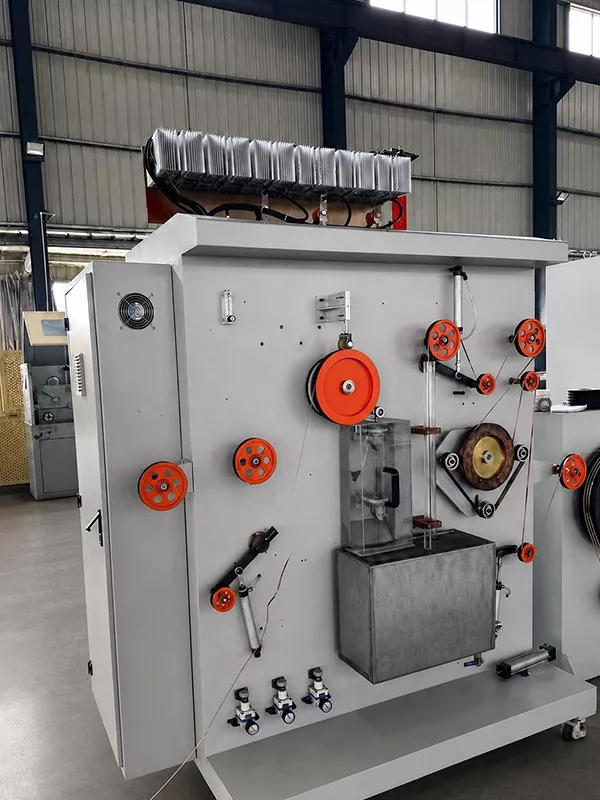

Skardos danga

Naudojama karšta skardos danga. Oro peiliai kontroliuoja skardos sluoksnio storį, o aušinimo ventiliatoriai padeda stabilizuoti paviršiaus kokybę. Vienpusės skardos dangos storis: 0,01-0,025 mm.

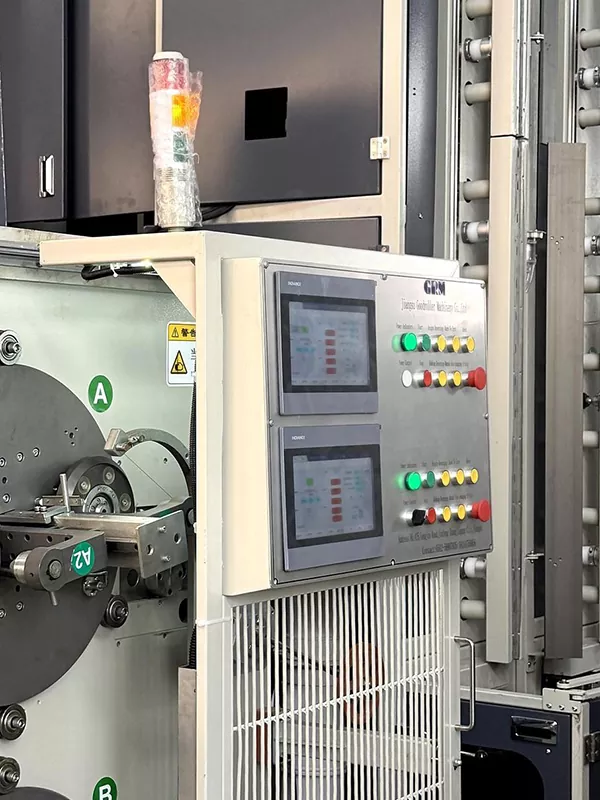

Automatinis ritės keitimas

Papildomos funkcijos apima servo eigą, automatinį ritės keitimą, automatinį pjovimą ir automatinį lipdymą.

Tikslus paėmimas

Ritės vyniojimas: iki 30 kg.

Blynų ritės apvija: pasirinktinai 1-2 kg.

MTEP ir patentai

Nuo 2015 m. GRM toliau kuria PV sujungimo juostos ir šynų juostos gamybos įrangą. Bendrovė yra gavusi daugybę techninių patentų, susijusių su preciziniu valcavimu, gamybos linijų integravimu ir PV juostelių gamybos procesais.

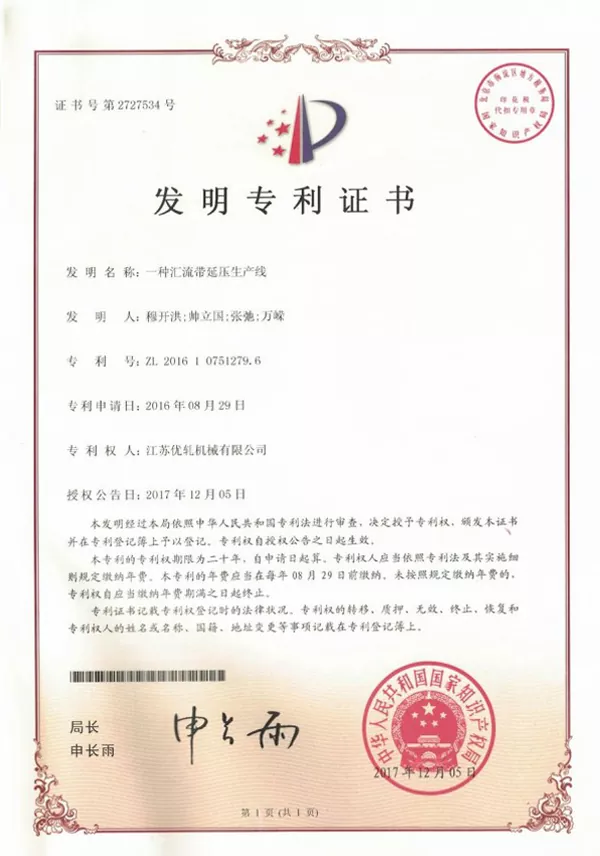

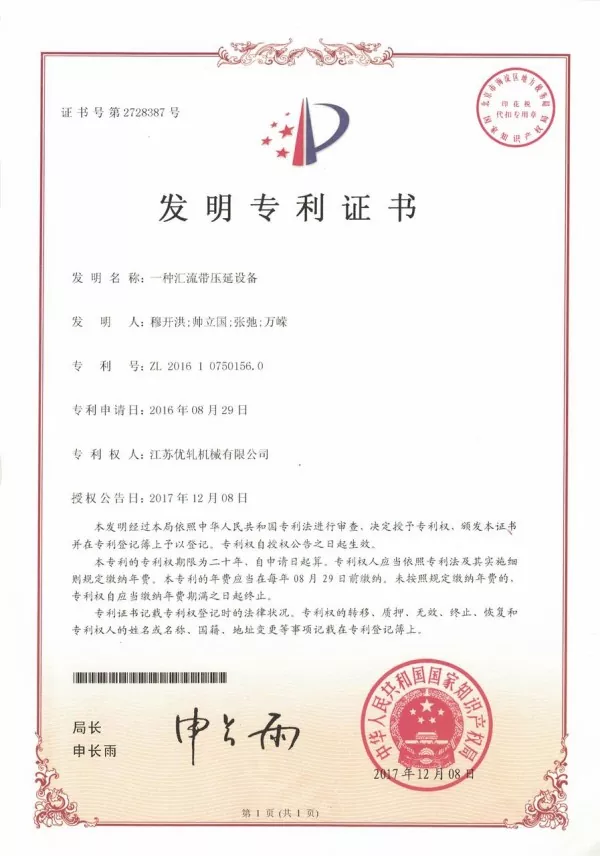

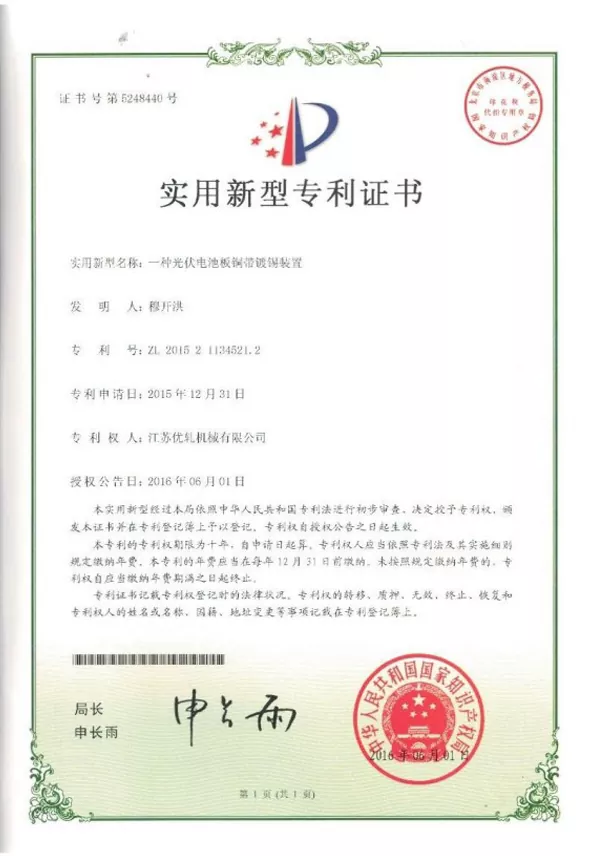

GRM patentuotos PV juostelių gamybos įrangos technologijos

Pagrindinės savybės

Nuolatinė gamyba nuo varinės vielos įvesties iki gatavos alavu dengtos šynų juostos išvesties.
Pagerinta matmenų konsistencija, dangos vienodumas ir apvijų kokybė.
Įtempimo koordinavimas ir automatinis paėmimas padeda sumažinti gamybos pertrūkius ir rankinį įsikišimą.
Palaiko tiek standartinių šynų juostelių, tiek atspindinčių šynų juostelių gamybą, atsižvelgiant į skirtingus PV modulio medžiagų reikalavimus.
Suteikia PV juostelių gamintojams integruotą gamybos sprendimą, orientuotą į procesų valdymą, produktų nuoseklumą ir gamybos efektyvumą.

Dažnai užduodami klausimai

1.Koks yra gatavo produkto dydžio diapazonas?

Užbaigtas plotis: 3-8 mm.

Užbaigtas storis: 0,2-0,4 mm.

2.Kokie yra tolerancijos ir mechaninių savybių diapazonai?

Pločio tolerancija: ±0,085 mm.

Storio paklaida: ±0,01 mm.

Tempiamasis stipris: ≥260 MPa.

Takumo stipris: 90-130 MPa.

3.Koks skardos dengimo būdas naudojamas?

Linijoje naudojama karšto panardinimo alavo danga, visiškai dengianti juostelę, įskaitant abu šoninius kraštus.

4.Kaip matuojamas gaminio plotis ir storis?

Keturių stovų valcavimo staklyno ketvirtajame stove sumontuotos dvi lazerinės matavimo sistemos – viena skirta pločiui, kita – storiui. Matavimo duomenys gali būti rodomi HMI.

5.Kokias medžiagas galima apdoroti?

PV šynų juostos gamybos linija daugiausia skirta TU1 bedeguonies varinei vielai. Individualios konfigūracijos gali būti pateiktos pagal skirtingus vario lydinius, gaminio matmenis ir specialius juostos reikalavimus.
